Propiedades físicas del medio poroso

1. Porosidad

La porosidad se define como la relación entre el volumen poroso y el volumen total de la roca (la propiedad inversa a la porosidad es la compacidad). Matemáticamente:

φ= porosidad
Vp = volumen poroso
Vt = volumen total

De acuerdo a la interconexión del volumen poroso, la porosidad se define en porosidades absoluta, efectiva y no efectiva.

1.1. Clasificación de la porosidad

Durante el proceso de sedimentación y mitificación, algunos de los poros que se desarrollaron inicialmente pudieron sufrir aislamiento debido a varios procesos diagenéticos o catagénicos tales como cementación y compactación. Por ende, existirán poros interconectados y otros aislados. Esto conlleva a clasificar la porosidad en absoluta y efectiva dependiendo de que espacios porales se miden durante la determinación del volumen de estos espacios porosos.

1.1.1. Porosidad absoluta

Es aquella porosidad que considera el volumen poroso de la roca esté o no interconectado. Esta propiedad es la que normalmente miden los porosímetros comerciales. Una roca puede tener una porosidad absoluta considerable y no tener conductividad de fluidos debido a la carencia de interconexión poral. La lava es un ejemplo típico de esto.

1.1.2. Porosidad efectiva.

Es la relación del volumen poroso interconectado con el volumen bruto de roca. Esta porosidad es una indicación de la habilidad de la roca para conducir fluidos, sin embargo esta porosidad no mide la capacidad de flujo de una roca. La porosidad efectiva es afectada por un número de factores litológicos como tipo, contenido e hidratación de arcillas presentes en la roca, entre otros.

1.1.3. Porosidad no efectiva.

Es la diferencia que existe entre las porosidad absoluta y efectiva.

1.2. Clasificación Geológica de la porosidad

A medida que los sedimentos se depositaron en los mares antiguos, el agua fue el primer fluido que llenó el espacio poroso. Esta agua se le denomina agua connata. Un método común de clasificación de la porosidad se basa en la condición si porosidad se formó inicialmente o si fue producto de una diagénesis subsiguiente (dolomitización), catagénesis, campo de esfuerzos o percolación de agua.

1.2.1. Porosidad primaria o intergranular.

La cual se desarrolló al mismo tiempo que los sedimentos fueron depositados. Rocas sedimentarias con este tipo de porosidad son: areniscas (detríticas o clásticas) y calizas (no detríticas). La porosidad primaria a su vez se clasifica en:

1.2.1.1. Porosidad intercristalina.
Se refiere a los espacios existentes entre los planos de un cristal o espacios vacíos entre cristales. Muchos de éstos poros son sub-capilares, v.g. poros menores de 0.002 mm de diámetro. La porosidad que se encuentra entre cristales o partículas tamaño lodo se llama comúnmente “microporosidad”.

1.2.1.2. Porosidad Integranular.

Es función del espacio vacío entre granos, es decir, de los espacios intersticiales de toda clase en todo tipo de roca. Esta porosidad comprende tamaño sub-capilar a super-capilar. Generalmente, los espacios tienen un diámetro mayor de 0.5 mm.

1.2.1.3. Planos estratificados.
Existe concentración de espacios vacíos de diferentes variedades paralelos a los planos de estratificación. Las geometrías mayores de muchos yacimientos petroleros están controladas por este tipo de porosidad. Entre las causas de espacios vacíos en los planos estratificados se cuentan: diferencias de los sedimentos depositados, tamaño de partículas y arreglo de depositación y ambientes de depositación.

1.2.1.4. Espacios Sedimentarios Misceláneos.

Esto se debe a: (1) espacios vacíos resultantes de la depositación de fragmentos detríticos de fósiles, (2) espacios vacíos resultantes del empaquetamiento de oolitas, (3) espacios cavernosos de tamaño irregular y variable formados durante el tiempo de depositación, y (4) espacios creados por organismos vivos en el momento de la depositación.

1.2.2. Porosidad secundaria, inducida o vugular.
Ocurre por un proceso geológico o artificial subsiguiente a la depositación de sedimentos. Puede ser debida a la solución o fractura (artificial o natural) o cuando una roca se convierte en otra (caliza a dolomita). La porosidad secundaria es el resultado de un proceso geológico (diagénesis y catagénesis) que tomó lugar después de la depositación de los sedimentos. La magnitud, forma, tamaño e interconexión de los poros podría no tener relación directa de la forma de las partículas
sedimentarias originales. La porosidad secundaria se clasifica en:

1.2.2.1. Porosidad de disolución.
Integrada por canales resultantes de la disolución del material rocoso por acción de soluciones calientes o tibias que circulan o percolan a través de la roca. Las aperturas causadas por meteorización (juntas alargadas y cavernas) y espacios vacíos causados por organismos vivientes pueden sufrir alargamiento debido a dilución.

1.2.2.2. Dolomitización.
Es el proceso mediante el cual la caliza se transforma en dolomita según la siguiente reacción:

Algunas rocas carbonatas están constituidas solamente por calizas. Si el agua circulante a través del espacio poroso contiene suficientes cantidades de magnesio disuelto, el calcio en la roca puede intercambiarse por el magnesio en solución. Como el magnesio es considerablemente más pequeño que el calcio, la resultante dolomita tendrá una porosidad mayor, cuyo incremento oscila entre el 12-13 %.

1.2.2.3. Porosidad de Fractura.
Son aperturas en la roca producto de fallamiento estructural de las rocas del yacimiento debido a tensión originada por actividades tectónicas tales como doblamiento y falla. Esta incluye juntas, fisuras, y fracturas. Las porosidades de fractura normalmente no superan el 1 % en carbonatos.

1.2.2.4. Espacios secundarios misceláneos.
En esta clasificación se tienen: (1) a arrecifes, los cuales son aperturas en las crestas de anticlinales estrechos, (2) pinchamientos y llanos, los cuales son aperturas formadas por la separación de estratos sometidos a un suave desplome, y (3) espacios vacíos causados por brechas submarinas y conglomerados que resultan de movimientos gravitarios del material del fondo marino después de mitificación parcial.

2.1.3. Factores que afectan la porosidad

2.1.3.1. Tipo de empaque.
Idealmente se pueden formar los siguientes tipos de empaquetamientos los cuales tienen diferente valor de porosidad. El incremento de la presión de confinamiento hace que los granos pobremente clasificados y angulares muestren un cambio progresivo de empaquetamiento aleatorio a un empaque más cerrado, reduciendo con ello la porosidad. Según el tipo de empaque se tienen los siguientes valore de porosidad:

Cúbico, porosidad = 47.6 %
Romboedral, porosidad = 25.9 %
Ortorrómbico, porosidad = 39.54 %
Tetragonal esfenoidal, porosidad = 30.91 %

Fig. 1 Empaquetamiento cúbico, romboédrico y cúbico de varillas cilíndricas

Fig. 2 Sistema ortorrómbico

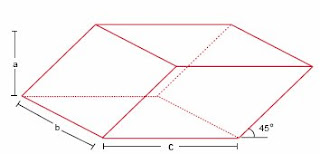

Fig. 3 Sistema romboédrico

Para el sistema cúbico se tiene:

Para el empaquetamiento cúbico de varillas se tiene:

De acuerdo con la Fig. 2

Vt =a.b.c

donde:

a=4r cos30

b = 4r

c = 4r

El volumen total del ortorrombo es:

El volumen de los 8 granos está dado por: Puesto que la porosidad la definimos como:


De acuerdo con la Fig. 3

Vt =a.b.c

a=4r cos45
b= 4r
c= 4r

El volumen total del ortorrombo es:

El volumen de los 8 granos está dado por:
Puesto que la porosidad la definimos como:

1.3.2. Grado de cementación o consolidación.
Cemento que une los granos y que se forma posterior a la depositación ya sea por dilución de los mismos granos o por transporte. Son cementos: carbonato de calcio, carbonato de magnesio, carbonato de hierro, limonita, hematita, dolomita de sulfato de calcio, arcillas, y combinación de estos. Las areniscas altamente cementadas presentan bajas porosidades. Lo contrario ocurre con rocas poco consolidadas. La cementación toma lugar tanto en el tiempo de mitificación como en el proceso de alteración de la rocas causada por agua circulante. De la calidad del material cementante dependerá la firmeza y compactación de la roca. Se tiene, entonces, formaciones consolidados, poco consolidados y no consolidados.

1.3.3. Geometría y distribución de granos

Se debe a la uniformidad o clasificación de los granos. Dicha clasificación depende, a su vez, de la distribución del tamaño del material, tipo de depositación, características actuales y duración del proceso sedimentario. Cuando los granos son más redondeados proporcionan más homogeneidad al sistema y por ende la porosidad será mayor.

1.3.4. Presión de las capas suprayacentes.

Las capas suprayacentes pueden compactar el yacimiento y reducir el espacio poroso. La compactación tiende a cerrar los espacios vacíos, forzar el fluido a salir y permitir un mayor acercamiento de las partículas minerales, especialmente en rocas sedimentarias de grano fino.

1.3.5. Presencia de partículas finas.

La arcillosidad afecta negativamente la porosidad
